Rel Panduan Linier MGN12H
Ukuran kecil
Ringan
Desain kontak empat titik
Kekakuan yang kuat
Dapat dipertukarkan
Ukuran HIWIN
perkenalan produk
Rel Panduan Linier MGN12H adalah rel panduan seri mikro dengan tinggi gabungan 13mm dan ukuran lubang pemasangan 20 * 20. Desain unit balok antara penggeser rel panduan linier dan rel panduan memungkinkan rel panduan linier untuk menahan a torsi tertentu sekaligus memikul beban dalam berbagai arah seperti atas, bawah, kiri, kanan, dan seterusnya.

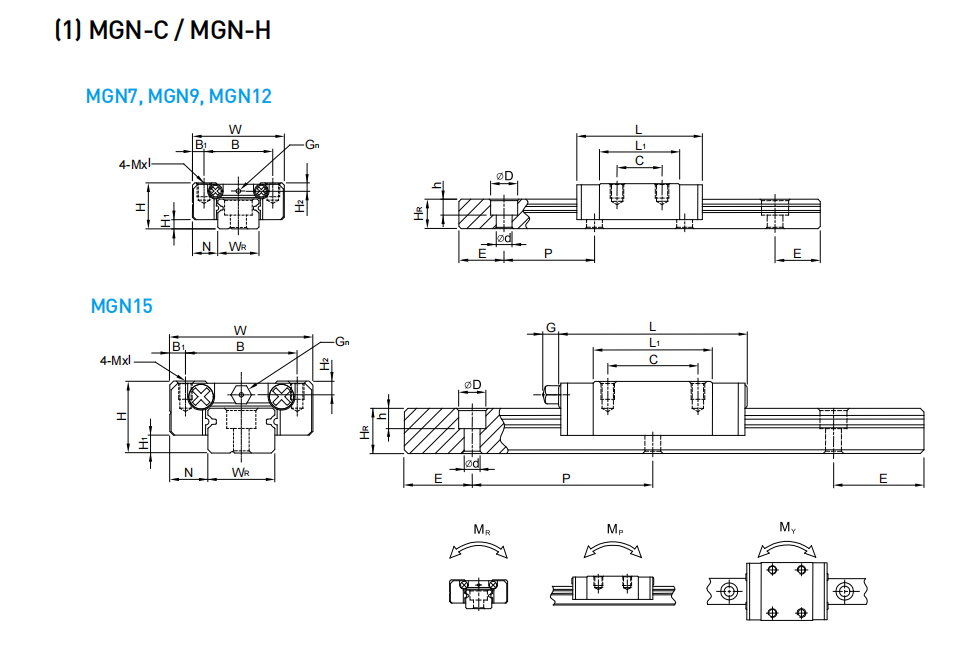

Spesifikasi detail seri mini MGN adalah sebagai berikut, antara lain Rel Panduan Linier MGN12H:
| ITEM | Komponen Ukuran (mm) | Ukuran Blok Penggeser (mm) | Ukuran Rel (mm) | Berat | ||||||||||||||||||
| H | jam 1 | N | DI DALAM | B | B1 _ | C | L 1 | L | G | G N | Mxl | H2 _ | Wr | jam | D | H | D | P | DAN | Blokir/g | Rel kg/m | |
| MGN7C | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 13.5 | 22.5 | ∅ 1.2 | M2*2.5 | 1.5 | 7 | 4.8 | 4.2 | 2.3 | 2.4 | 15 | 5 | 10 | 0,22 | |
| MGN7H | 13 | 21.8 | 30.8 | 15 | ||||||||||||||||||
| MGN9C | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 18.9 | 28.9 | ∅ 1.2 | M3*3 | 1.8 | 9 | 6.5 | 6 | 3.5 | 3.5 | 20 | 7.5 | 16 | 0,38 | |
| MGN9H | 16 | 29.9 | 39.9 | 26 | ||||||||||||||||||
| MGN12C | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.7 | 34.7 | ∅ 1.4 | M3*3.5 | 2.5 | 12 | 8 | 6 | 4.5 | 3.5 | 25 | 10 | 34 | 0,65 | |
| MGN12H | 20 | 32.4 | 45.4 | 54 | ||||||||||||||||||
| MGN15C | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 26.7 | 42.1 | 4.5 | M3 | M3*4 | 3 | 15 | 10 | 6 | 4.5 | 3.5 | 40 | 15 | 59 | 1.06 |
| MGN15H | 25 | 43.4 | 58.8 | 92 | ||||||||||||||||||

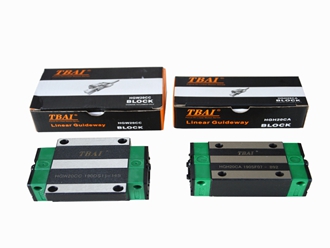

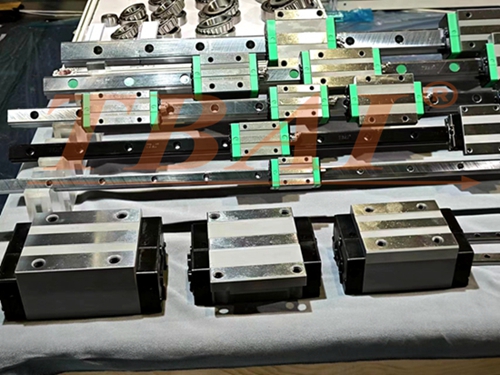

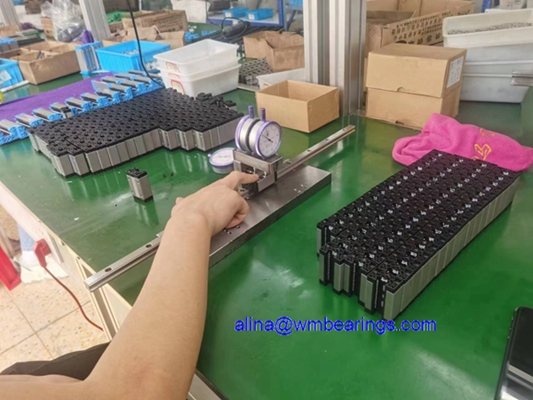

Pengujian produk foto dan tampilan produk:
Warna aksesoris untuk Penggeser Panduan Linier MGN12H aksesoris dapat disesuaikan dengan kebutuhan, biasanya dalam warna hitam hijau dan merah hijau.

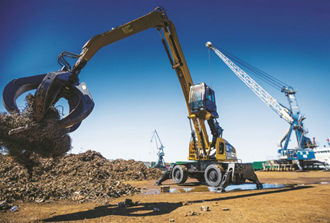

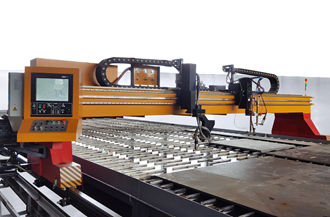

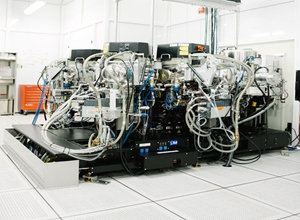

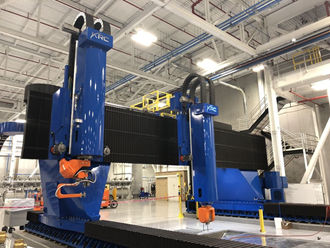

Aplikasi
Rel Panduan Linier MGN12H sebagai rel geser linier senyap, dilengkapi dengan perangkat rantai bola dengan fungsi penyimpanan oli, dapat secara efektif mengurangi kebisingan selama pengoperasian, meningkatkan kelancaran, masa pakai, dan efisiensi pelumasan. Ini memiliki jangkauan aplikasi industri yang lebih luas dan lebih cocok untuk industri elektronik dengan kebutuhan kecepatan tinggi, ketenangan, dan produksi debu yang rendah.
Hubungi kami
Sebagai produsen berpengalaman, berharap dapat memberi Anda produk yang hemat biaya. Jadi, jika Anda tertarik dengan Rel Panduan Linier MGN12H, ingatlah untuk menghubungi kami.
Surel:sfcbearings1@gmail.com (Cathy) sfcbearings@gmail.com (Alina)
